QSC超大型四分频SC-444影院扬声器
发布时间:2020.12.25 浏览次数:199

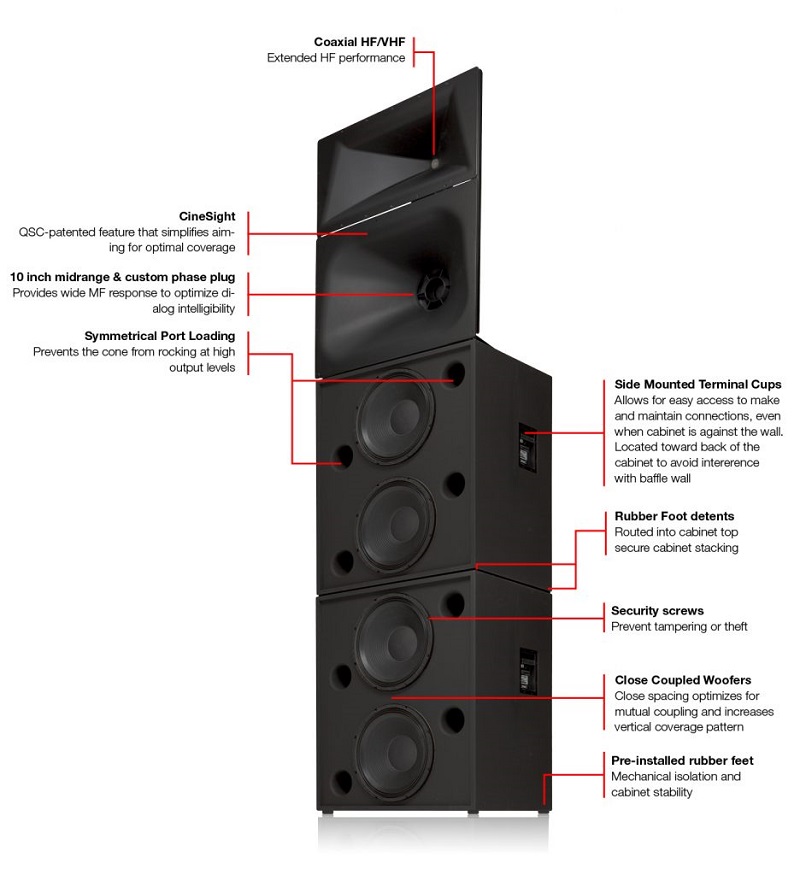

自14年前首次推出SC系列产品以来,无论是性能还是实用性,都还未出现能与QSC的SC-444四分频扬声器相媲美的产品。并且不管是曾经还是现在它都是超大型豪华影院的不二之选,这里我们总结出十六个原因。

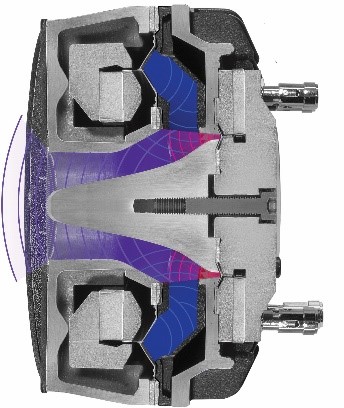

同轴高频/超高频


从大约1.7 kHz起,SC-444独特的高频(HF)/超高频(VHF)同轴压缩驱动器开始工作,其特点是其两个膜片均小于传统膜片,每个膜片对频率份额进行了优化,从而产生更出色的动态范围,以及扩展的高频响应和更低的低频效果。




10'中音锥盆

任何高性能主屏幕扬声器的优质与否主要取决于,其是否能保障以最大的清晰度、音色和保真度再现人声的能力。人声对白是中音扬声器的表现领域,众所周知锥体驱动器会产生所有扬声器类型中的最平滑、最自然的还声能力。SC-444具有高功率输出,以10'锥形驱动器和特殊定制的相位塞组成,它可在任何功率水平下提供中频响应。


CineSight

QSC是第一家将扬声器角度校对功能集成到中频/高频喇叭结构中的扬声器制造商,其专利产品为CineSight瞄准器(美国专利7,367,423)。这个简单易用的视线瞄准孔与扬声器单元的设计相结合,可快速准确的调整覆盖区域。

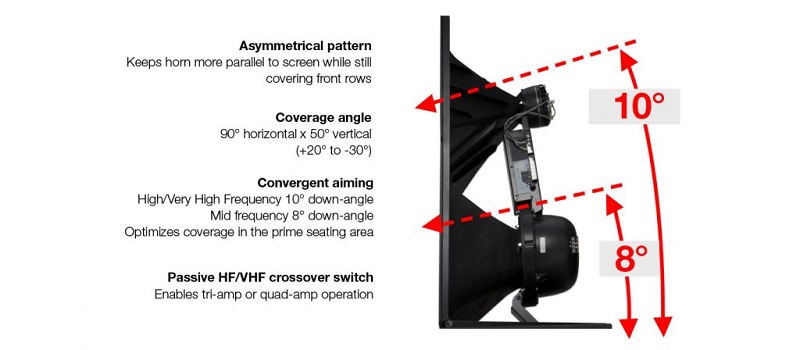

内置角度瞄准

尽管中频和高频单元是一个整体,但每个单元都具有不同的内置瞄准角度,该角度覆盖的是屏幕另一侧观众席中央的位置,从而形成从前到后连贯的中频到高频的覆盖范围。顶部安装的扬声器以更大的角度向下倾斜,使其与下部扬声器进行配合。有关更多信息,可以参考Barry Ferrell撰写的文章“瞄准”。

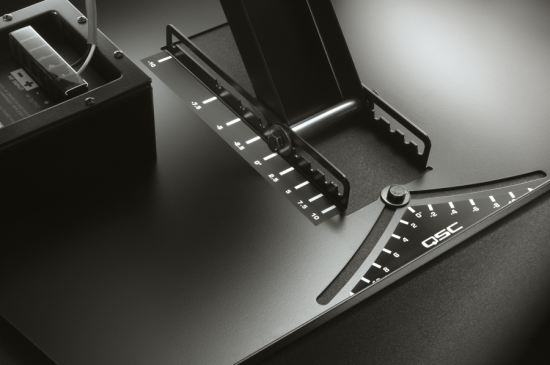

覆盖角调整组件



SC-444独特的中高倾斜调整组件可快速组装和调整覆盖范围。该组件标有倾斜度标签,通过调整缺口位置调节倾斜角度,即使螺栓松动依然可保持垂直对齐。声像调节是“双转轴”设计,这样可以防止喇叭边缘在挡板壁左右摆动时从挡板壁的后面移出。




非对称单元外形

中频和高频单元均设计为具有非对称的垂直覆盖角,因此当中频或高频单元部分完全平行于屏幕安装时,覆盖范围为中心线上方20度到下方30度。中频或高频单元与屏幕保持平行安装,可最大程度地减少屏幕后墙反射导致的声音清晰度降低的现象。

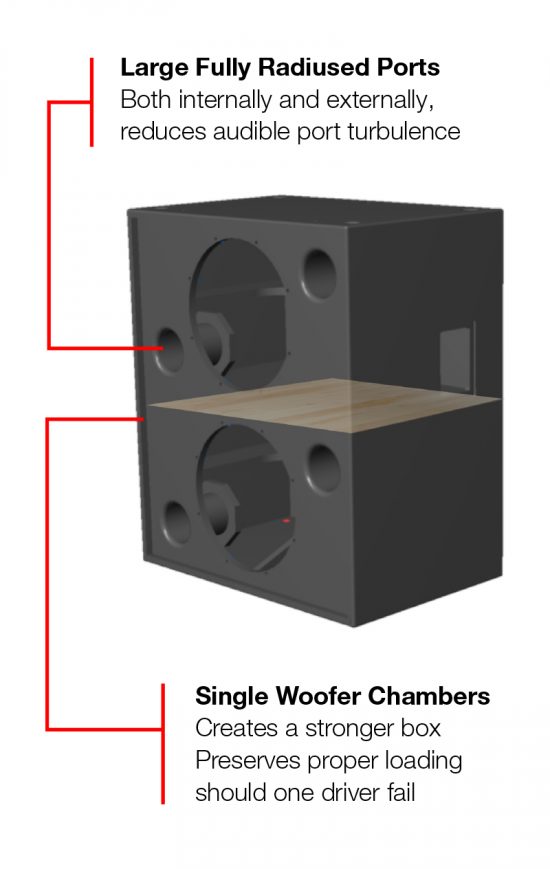

独立的低频单元



低频扬声器有一个内置隔板,可将每个低频扬声器分隔在不同的空间中。该隔板不仅增强了机箱的结构完整性,而且还保持了每个驱动器的最佳“负载”。如果一个驱动程序发生故障(尽管可能性极小)也不会影响另一驱动程序所传递的声音质量。


全覆盖的倒相孔


低频扬声器会排出大量空气,这些空气从箱体内部高速通过倒相孔排出。当倒相管在90度边缘时,声音会在边缘上折射,并会产生噪声。所有QSC低频箱体都使用在外部和内部完全倒圆的倒相管结构,从而最大程度地减少了噪声。


对称倒相孔

两个倒相孔都在帮助低扬声器锥体来降低产生的负载,确保低扬声器的线性运动,从而在高声压水平下将“摇摆”和失真最小化。


预先安装的橡胶防滑支脚

在将近30年的时间里,安装人员从大量的项目中得出经验,即便使用隔离垫来最大程度的减少低频能量传输到地板,但依然会产生噪音以及造成箱体移动。所以所有QSC低频扬声器均配有预装的橡胶防滑支脚,用以消除这两个潜在的问题。


稳定的凹陷叠放设计
每个箱体的顶部都有一个圆形凹陷设计,其大小正好与顶部低箱体的预装橡胶支脚尺寸相匹配,因此,当两个箱体堆叠在一起时,几乎没有移动的可能。


紧密耦合的低频扬声器

耦合这是一种众所周知的声学现象,为了避免发生这种现象,QSC自主设计的外壳,可以将低扬声器安装在其中,这样一来它们在单个外壳内以及多个外壳之间可以尽可能地紧密连接。


安全的硬件设计

很多时候,在触手可及的地方安装扬声器时,低扬声器被盗是不可避免的风险。SC-444 低频箱体中的扬声器安装有特殊的防盗螺钉,这些螺钉需要使用专用的螺丝刀才能卸下。


薄箱体设计


所有QSC 低频箱体的深度均不超过20.25英寸(514.4毫米)。这种行业领先的设计非常便于安装,尤其是在屏幕后面空间狭小的地方。


侧装接线端子

接线端子是扬声器接线的地方,所有QSC 低箱体的接线端子都放置在侧面板上,因此即使将箱体推向后侧墙壁,依然可以方便的接线。而且接线端子板的位置偏向箱体的后方,避免了加装挡板壁时被挡板挡住的可能性。


三分频或四分频使用

由于没有单个扬声器组件可以有效地再现整个音频频谱,因此扬声器设计人员依靠分频网络(或分频器)将整个频率范围分配给多个专用驱动器,这些扬声器为给定频率范围提供最佳性能。分频器可以是“主动式”(外置分频器或基于软件的DSP),也可以是“被动式”(内置分频器)。虽然经过适当设计的无源网络可以提供很好的效果,但人们普遍认为,只有对每个扬声器组件和频率范围使用单独的功放通道,有源信号处理才能实现最佳性能。SC-444可以在三分频模式下运行(该模式使用三个功放通道用于低频、中频和高频或超高频,并在同轴驱动器的高频和超高频振膜之间加入一个无源分频器),或者在四分频模式下运行,其中一个功放通道用于为四个驱动器分别供电。由于同轴驱动器的固有延时校准特性,因此需要对高频或超高频的有源分频器使用带有数字延迟功能的有源分频器,用以补偿不同的安装深度。
