ISA800Ti
商用功放
ISA系列工程安装系统功率放大器是专为满足全世界声音系统设计人员及工程商的需要而设计。三种T型功放可提供分配式声音系统所需的25V、70V和100V定压输出，另外四种型号均可提供2Ω低阻抗输入。多种负载选择和全面功能特性的ISA功放系列以其坚固耐用和经济的价格成为安装系统的最佳选择。
产品特点
· 后面板增益控制带防护盖，防止人为误动增益旋钮；每档2分贝的增益控制，便于快速精确调节参数
· XLR端口和可拆卸凤凰输入插头
· DataPort V2数据口可使用兼容DPV2数据接口的信号处理附件（XC-3, LF-3，SF-3）和DSP-3/DSP-4（需要外接电源）
· 独立可选削波限幅器，减少失真保护扬声器
· 可选高通滤波器（30 Hz 或70 Hz）保护扬声器，防止扬声器变压器饱和或冲程过长

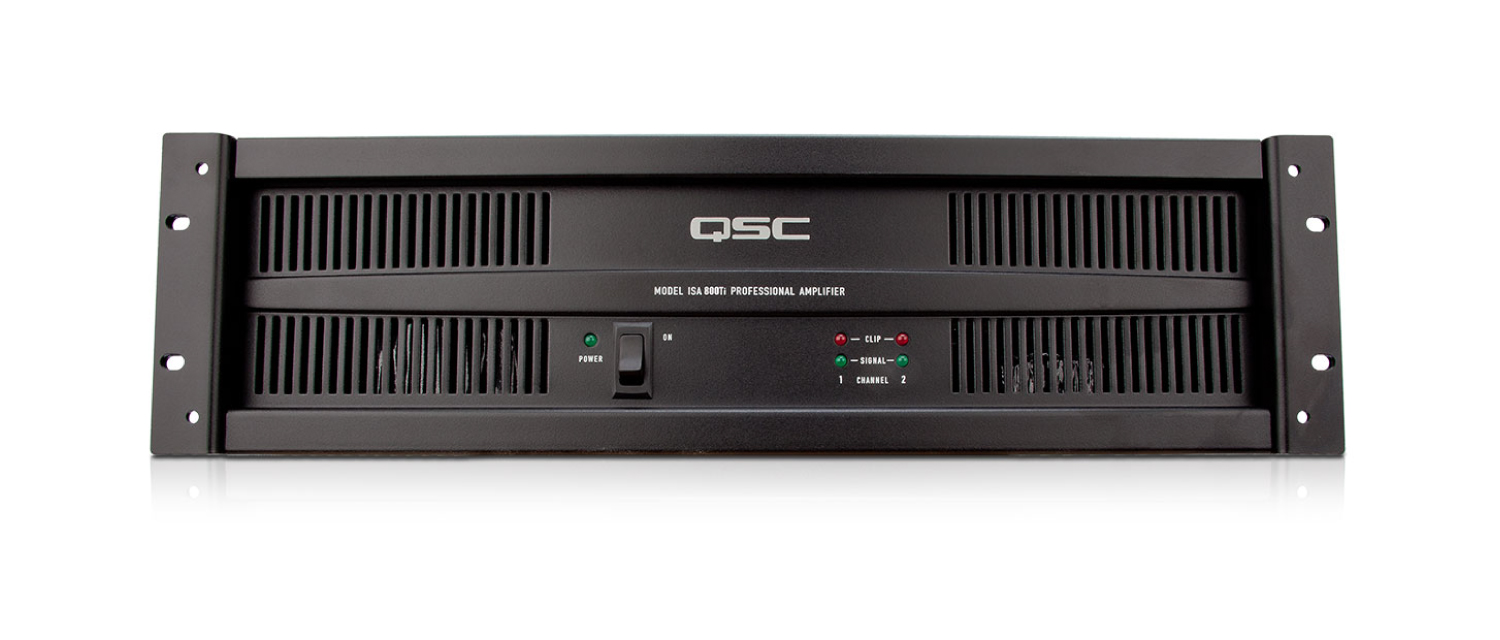

· 前面板指示灯可显示电源、信号和削波状态
· 封闭式条形端子输出接口，操作安全
· 自动变速风扇，噪音低，可最大程度满足冷却要求
· 气流从后至前，保持功放及机柜的冷却
· 立体声、桥接、并联运行模式
· "Ti"型号可同时提供低阻抗和独立的25V、70V和100V输出，用于分配式声音系统
· 综合保护电路包括 DC（直流），次声波，过热和短路保护
技术参数
| 型号 | ISA800Ti |
|---|---|
| 立体声（双声道驱动） | |
| 8Ω, 20Hz-20kHz 0.1% THD | 450 W |
| 4Ω, 20Hz-20kHz 0.1% THD | 650 W |
| 2Ω 1kHz 1% THD | 1200 W |
| 直接输出，立体声模式 | |
| 70V, 20Hz-20kHz +0/-0.3 dB 0.5% THD | - |
| 定压输出功率，立体声模式 | |
| 70V或100V / 50Hz-16kHz / 0.5% THD | 800 W |
| 25V / 50Hz-16kHz / 0.5% THD | 500 W |
| 桥接单声道模式 | |
| 8Ω / 1kHz / 0.1% THD | 1500 W |
| 4Ω / 1kHz / 1% THD | 2400 W |
| 定压输出功率，桥接单声道模式 | |
| 140V 或200V / 50Hz-16 kHz / 0.5% THD | 1600 W |
| 信噪比 (20 Hz – 20 kHz) | 100 dB |
| 失真(SMPTE-IM) | < 0.01% |
| 输入灵敏度 | 1.07V (+2.8 dBU) |
| 电压增益 (8Ω) | 56.2 x (35 dB) |
| 输出电路 | 2级,H类 |
| 失真（典型） | |
| 20Hz-20kHz:低于额定功率10dB | < 0.03% THD / 4Ω 和 8Ω |
| 1.0KHz及以下：全值额定功率 | < 0.03% THD / 4Ω 和 8Ω |
| 频率响应（10dB以下额定输出功率） | ISA300Ti, ISA500Ti, ISA800Ti :直接输出: -3 dB at 50 Hz, -0.5 dB at 20 kHz 定压输出: 50 Hz - 16 kHz, +0/-3 dB |
| 阻尼系统（直接输出） | 8Ω 时> 200 / ISA1350: > 250 |
| 输入阻抗 KΩ | 非平衡10kΩ，平衡20kΩ |
| 输入削波 | 10 Vrms (+22 dBu) / ISA1350: 4.53 Vrms (+15.3 dBu) |
| 冷却 | 连续变速风扇，气流由后至前 |

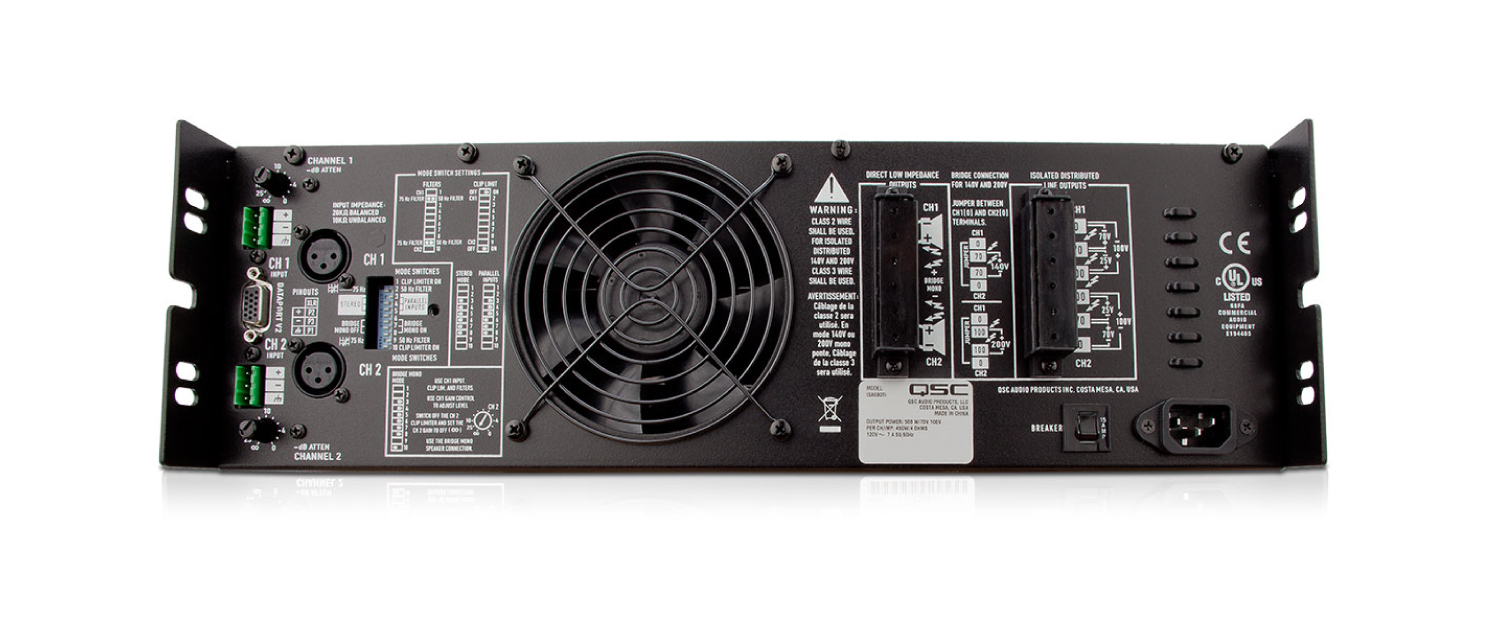

| 接口类型 | 输入端：平衡，3插脚欧式可拆卸终端模块和2插脚以上XLR接口；输出端：封闭式条形端子，DPV2数据接口：HD-15接口 |
| 控制 | 前面板：交流电源开关； 后面板：声道1和声道2增益控制 / 10段DIP开关 |
| 指示灯 | 电源接通：绿色发光二极管 ;信号：绿色发光二级管（每声道1只） ;保护：红色发光发二级管（ISA1350） ; 削波：红色发光二级管（每声道1只） |
| 放大器保护 | 具有短路，开路，过热，超音频和射频保护；能平衡地和电抗性负载或不匹配负载相接 |
| 负载保护 | 自动开关机哑音；直流输出故障自动断开电源 |
| 尺寸 | 133 x 483 x 400 mm / 3RU |
| 净重 / 运输重量 | 26 kg / 28.6 kg |
| 电源要求 | 100, 120, 230 V交流电, 50 - 60 Hz |
