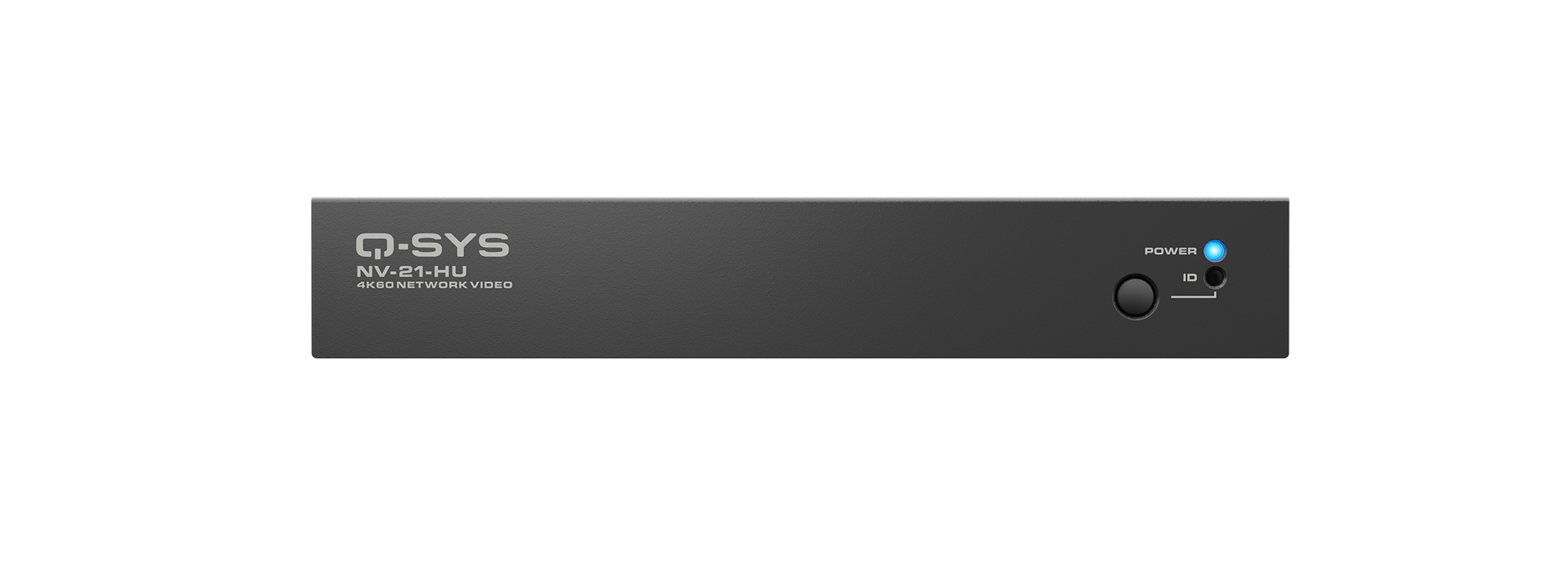

Q-SYS NV-21-HU 网络视频终端
适用于Q-SYS的原生网络视频终端


Q-SYS NV系列中的NV-21-HU支持在Q-SYS平台上进行原生视频分发。NV-21-HU是一款可以使用软件配置的终端,能够提供一套全面的单线缆解决方案,通过USB-C端口就可以实现视频分发、音视频桥接和设备充电功能。NV-21-HU尺寸小巧、与Q-SYS NV-32-H相比I/O更精简,非常适合会议室、教学环境、酒店和娱乐场所。NV-21-HU可以搭配其他Q-SYS NV系列视频终端使用,能够增加系统设计的灵活性。与所有其他Q-SYS产品一样,NV-21-HU提供了原生集成和控制功能,能够简化配置和操作。


单线缆解决方案


Q-SYS NV-21-HU提供了简洁直观的用户体验,支持各种设备。只需要将一根USB-C线连接到NV-21-HU就可以在用户设备上通过Q-SYS Shift™视频编解码器分发4K60 4:4:4格式的视频,还可以将Q-SYS摄像机视频流和音频流集成并传送到支持的协作应用¹,同时还支持为设备充电²。


最大程度上提升设计和规格的灵活性


可以在Q-SYS Designer软件中将NV-21-HU配置为编码器或解码器;NV-21-HU可以在HDMI或USB-C模式下运行,无需适配器或转换器即可支持各种用户设备。此外,还支持音视频桥接功能。

HDMI模式:NV-21-HU支持通过HDMI输入分发视频,还可以使用USB-C连接实现音视频桥接和设备充电功能。

USB-C模式:NV-21-HU可以通过USB-C连接实现视频分发、音视频桥接和设备充电功能。


大小合适


NV-21-HU是NV系列中一款更加小巧的终端。更小巧的设计和更少的I/O(相比于Q-SYS NV-32-H)支持简单的可扩展设计,适合各种应用,包括会议室、教学环境、酒店和娱乐场所。


专为Q-SYS设计


Q-SYS NV系列网络视频终端是Q-SYS的一款原生设备,搭载Q-SYS操作系统;这款基于软件的产品可以管理一个应用中的NV系列终端和所有其他Q-SYS产品。此外,Q-SYS平台提供了现代化IT架构和开发工具,可以集成认证Q-SYS Partners以及全球Q-SYS开发者社区使用Q-SYS Open中的工具开发的第三方设备,构建了庞大的生态系统。


1.需要使用可选的音视频桥接功能许可才能在NV-21-HU上激活音视频桥接功能。不过在另行通知之前购买NV-21-HU将附送音视频桥接功能许可。

2.通过USB-C连接为设备充电时需要使用外接电源。NV-21-PSU可以单独选购)。


产品特点

标配功能:


单线缆解决方案可以实现视频分发、音视频桥接¹、设备充电功能¹。

Q-SYS原生HDMI视频和音频设备

Q-SYS Shift™自适应视频压缩

通过软件可配置为编码器或解码器

支持HDMI和USB-C模式


支持许可证的功能:


Q-SYS音视频桥接功能许可¹


1.需要使用可选的音视频桥接功能许可才能在NV-21-HU上激活音视频桥接功能。不过在另行通知之前购买NV-21-HU将附送音视频桥接功能许可。

技术参数
型号 Q-SYS NV-21-HU
视频 I/O
HDMI 2.0 输入 1个HDMI 2.0,支持接收的输入视频最高格式:4K60 4:4:4
USB-C输入 USB 3.2 Gen 1x1 (5Gbps) Type-C设备端口 ;
- 支持DisplayPort Alt模式(DP 1.4接收端) ;
- USB电源功率最高为65 W
HDMI 2.0 输出 1个HDMI带图像解析度转换输出,最高支持格式:4K60 4:4:4
缩放(Scaler) HDMI输出提供了强大的4K60 4:4:4缩放(Scaler),可以适应最具挑战性的分辨率和帧速率转换。
音频 I/O
HDMI 输入 8通道PCM音频,支持Q-SYS路由
USB Type C输入 8通道PCM音频¹、1x1个麦克风²、2x2个声卡²、Q-SYS可路由
HDMI 输出 8通道PCM音频,支持Q-SYS路由
其他连接器
USB Type C输入 音视频桥接:通过USB连接将Q-SYS网络摄像机和音频馈送到主机²。
设备充电:最大充电功率为65 W4;
- 3A:5V, 9V, 12V, 15V;
- 3.25A:20V
USB Type A输入 USB HID路由 ;
- 5 V DC 900 mA
LAN 符合1000BASE-T, 2.5GBASE-T
以太网供电 PoE Type 3, Class 5(PD端最大功率40W,PSE端最大功率45W)3
辅助电源 12V DC 9 A电源。NV-21-PSU可以单独购买4
常规
尺寸 7.3 x 5.2 x 1.2 in (185 x 131.5 x 30.5 mm)
重量 1.75 lbs (794 g)
安装选项 随附表面安装五金件
环境
工作温度 0~40° C
工作湿度 5~90% 相对湿度(无冷凝)
储存温度 -20~70° C
预计的产品寿命 10年
备注 1.Q-SYS Designer Software v.9.8.1的初始版本不支持。请为USB-C音频路由使用2x2 USB声卡。请访问qsys.com/nv21获取更多信息,并了解问题解决时间表。
2.需要选购音视频桥接功能许可。不过在另行通知之前购买NV-21-HU将附送音视频桥接功能许可。
3. 在通过PoE供电时,NV-21-HU不能通过USB-C连接为设备充电。
4. 通过USB-C连接为设备充电时需要使用外接电源。
