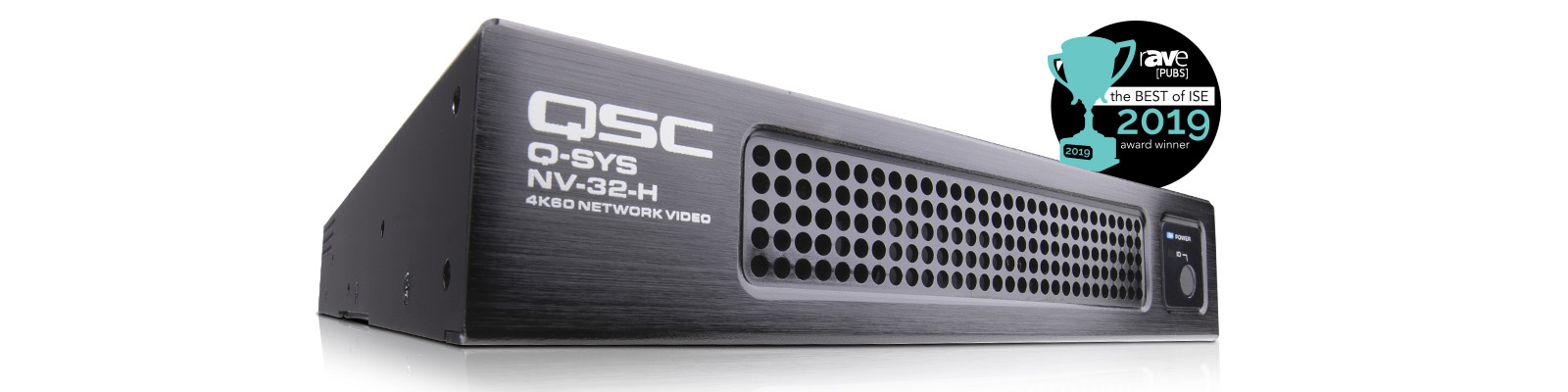

Q-SYS NV-32-H 网络视频终端
适用于Q-SYS生态系统的网络视频节点

Q-SYS NV-32-H是Q-SYS生态系统中原生的网络视频编/解码器,支持多路视频流,通过软件可配置为HDMI编码器或解码器,基于Q-SYS平台提供基于网络的视频分发。 NV-32-H针对会议室应用场景进行了优化,可在标准千兆网络架构上提供高质量(高达4K60 4:4:4),低延迟和极佳网络效率的视频内容,并具有多种I / O配置选项。 与所有Q-SYS外设一样,NV-32-H与Q-SYS平台无缝集成,为您的系统提供完全的基于软件式平台的音频,视频和控制能力。






•   与Q-SYS生态系统无缝集成:  NV-32-H为Q-SYS平台提供原生HDMI视频分发能力,无需额外的控制处理器,AV-USB桥接器或复杂的编程。

•   为会议空间应用优化:  Q-SYS NV-32-H为会议室视频应用提供了质量,延迟,网络效率的最佳平衡,并提供了可扩展性以满足企业的需求。

•   独特的灵活性和互操作型,由单一设备实现: NV-32-H可通过软件配置为编码器或解码器,并提供了多个灵活的I / O接口,使用最少的硬件提供最大的系统设计灵活性。







Q-SYS Shift™
自适应视频压缩编解码器

模式: 组播或单播
带宽: 10 Mbps – 800 Mbps
网络流协议: RTP
内容保护: HDCP 2.2 兼容, AES-128 加密.




品质:

NV-32-H提供高质量,低延迟的视频流,分辨率高达4K60  4:4:4,基于标准千兆网络。

网络优化压缩方案:

Q-SYS Shift™视频压缩编解码器根据视频内容主动调整网络带宽资源,为普通会议室视频内容传输节省大量网络带宽,同时也不影响传输全动态视频的品质。

集中处理:

无缝集成到Q-SYS生态系统中,Q-SYS生态系统在单个处理器中提供原生的音频,视频和控制。

原生集成和控制:

基于Q-SYS软件,允许您将原生Q-SYS外设(包括NV-32-H)添加到您的系统设计中,并通过简单的拖拽式操作,将信号路由到网络上的任何位置。 这简化了设置,配置和固件管理,无需额外的硬件或高级编程知识。

单一设备的解决方案:

NV-32-H可配置为编码器或解码器,简化了订购和设计流程,并为会议空间提供了灵活性。

多路同步流媒体:

NV-32-H具有3路HDMI输入和2路HDMI输出,可通过单个设备实现新兴的会议室房间设计应用,例如带双屏幕的1080p60显示。 它还支持USB软件编解码器应用

Q-SYS网络会议集成:

NV-32-H具有内置的Q-SYS网络会议集成连接功能,通过免驱动的USB端口与PC连接,实现对Q-SYS音频和会议摄像机源的即插即用访问,NV-32-H可替代Q-SYS I/O USB桥接器功能,进一步降低了硬件(和成本)。

Q-SYS音频集成:

NV-32-H可以解嵌HDMI视频源中的音频,并与视频流一起路由到网络上的任何其他节点,或使用解码器HDMI加嵌音频输出,或作为Q-LAN音频信号,寻呼到任何其他Q-SYS生态系统设备中。

本地输出切换:

当设置为解码器时,NV-32-H除了显示来自网络流的内容外,还可以切换输出本地视频源。

企业级可扩展性:

NV-32-H作为Q-SYS外围设备,在大型企业系统上允许在单个Q-SYS系统上添加无数量限制的Q-SYS视频节点,而无需单独的基于硬件的视频节点管理器。

支持Q-SYS Reflect:

通过Q-SYS Reflect,可远程监控和管理所有Q-SYS外围设备和第三方设备,包括Q-SYS NV-32-H网络视频节点。


产品特点
  • Q-SYS生态系统的原生设备

  • Q-SYS Shift™自适应视频压缩编解码器

  • 通过软件可配置为编码器或解码器

  • 多路网络流媒体传输功能

  • 企业级可扩展性,无需额外硬件

  • 支持Q-SYS Reflect

技术参数
型号 Q-SYS NV-32-H
视频 I/O
HDMI 2.0 输入 3x HDMI 最高支持格式: 4K60 4:4:4
HDMI 2.0 输出 2x HDMI 带图像解析度转换输出,最高支持格式:4K60 4:4:4
图像解析度转换 每个HDMI输出均具有最高可达4K60 4:4:4的图像解析度转换功能,能适应最具挑战性的应用场合
音频 I/O
HDMI 输入 8-通道 PCM 音频, 支持Q-SYS 路由
HDMI 输出 8-通道 PCM 音频, 支持Q-SYS 路由
模拟音频输入 3.5 mm 非平衡立体声mic/line 输入,支持Q-SYS 路由
信噪比: 80 dB
总谐波失真+噪声: 0.009% @ 0 dB
输入频率响应:20 Hz to 20 kHz +0.05% / -0.5%
输入阻抗 (非平衡): 5 kΩ 大致
AD转换: 24 bit, 48 kHz
模拟音频输出 3.5 mm 非平衡立体声线路输出,支持Q-SYS 路由
信噪比: 90 dB
总谐波失真+噪声: 0.0167% @ 0 dB
输出频率响应:20 Hz to 20 kHz +0.2% / -0.5%
常规
尺寸 220 mm x 286.6 mm x 43.6 mm
重量 1.81 kg
安装选项 机架安装,1RU半机架宽度 可表面安装,桌面或墙面安装 *随附全部安装硬件
规格认证 CE, FCC Part 15 Class B, RoHS
环境
工作温度 0-50° C
工作湿度 5-85% 无冷凝
储存温度 -20~70° C
其他连接器
RS-232 三针欧式端子连接,用于通过Q-SYS 控制第三方设备
GPIO 欧式端子连接,用于通过Q-SYS控制第三方设备
LAN A 千兆网口,用于与Q-LAN系统连接,通过PoE 802.3bt供电
LAN B 端口预留
音频输入 Signal-to-noise: 90 dBFS
THD+N: 86 dBFS
音频输出 Signal-to-noise: TBD
THD+N: TBD
POE规格/功率 遵循 IEEE 802.3bt标准
外部电源适配器 48 V DC +/- 15% 1.5 A
产品参数如有变动,恕不另行通知
