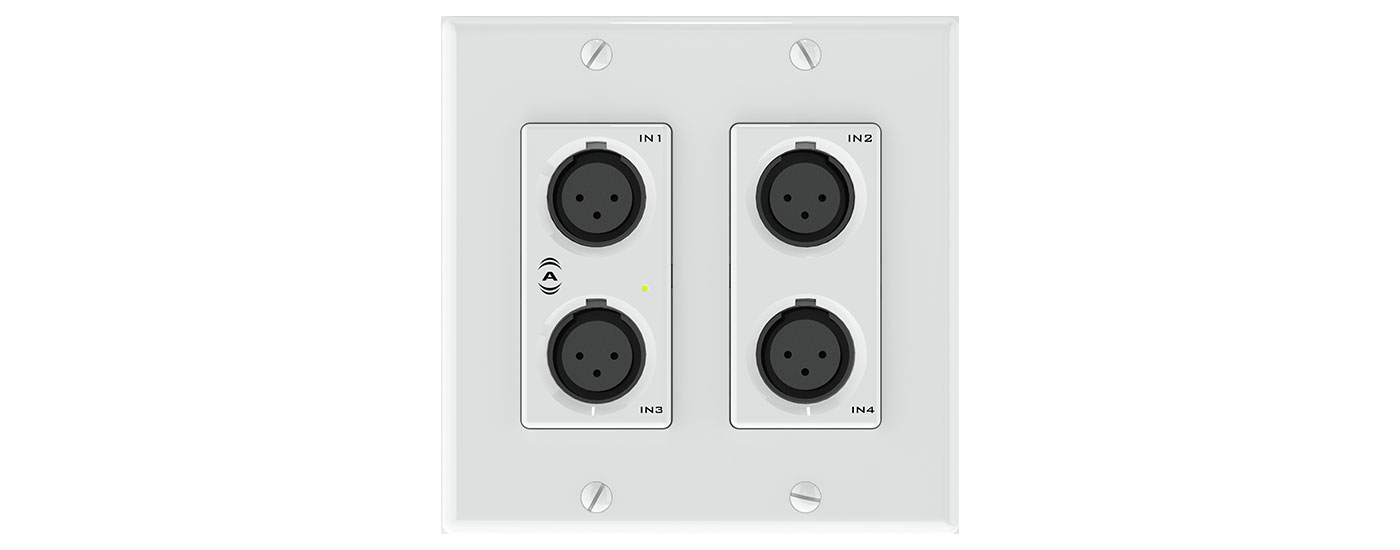

unDX4I
Dante™/AES67 网络音频墙面板，4 输入 (XLR) x 2 输出 (Phoenix)
unDX4I是一款经济型的多通道输入/输出Dante™网络音频墙面板。 unDX4I具有4个平衡话筒/线路XLR输入和2个平衡线路输出，2个输出采用凤凰端子接口。 所有输入和输出可同时使用，也可每通道独立使用。 unDX4I适合大多数双联美式接线底盒安装，并且支持PoE，因此供电和数据均由单根CAT-5网线提供。 得益于unDX4I小尺寸和多通道输入/输出接口特性，可以将它放置在音源或接收器附近，轻松地实现模拟设备与Dante网络的连接，从而消除了昂贵且易受干扰的模拟布线。
应用场地: 酒店•SPA•建身中心•会议中心•教育
产品特点
▶ 支持Dante Domain Manager™
▶ 4路平衡式XLR话筒/线路输入
▶ 2路可插拔，凤凰端子，平衡式线路输出，
▶ 支持802.3af POE供电
▶ 3级输入增益调节，可接入通用线路电平和话筒电平，每通道带+48v幻像供电，输入增益可通过软件单独调节
▶ ID LED状态灯可以轻松识别正在与unIFY软件通信的unDX4I设备
▶ 平衡式线路输出可以连接到任意XLR面板，在3个底盒空间（US Gang）中可以使用4个XLR输入和2个XLR输出
▶ 提供产品附件套件
技术参数
| 型号 | unDX4I |
|---|---|
| 音频输入 | |
| 输入类型 | 4 x XLR (平衡式，带RF滤波) |
| 增益 | -18 dB, -3 dB, +25 dB,+40 dB, 通过软件选择 |
| 输入阻抗 | >1.8 kΩ |
| 最大输入电平 | +20 dBu @ -18 dB 增益, +6 dBu @ - 3 dB 增益, -23 dBu @ +25 dB 增益, -38 dBu @ +40 dB 增益 |
| 幻像供电 | +48V, 通过软件选择 |
| 音频输入性能 | |
| 等效输入噪声 | -115 dBu |
| 总谐波失真+噪声 | <0.02% @ 1kHz 任意增益设置,输入信号低于最大值3dB |
| 频率响应 | 20Hz – 20kHz, +/- 1dB (-18 and - 3 dB 增益) 50Hz - 20kHz +/- 1dB (+25dB and +40dB 增益) |
| 音频输出 | |
| 输出类型 | 两路平衡式线路电平输出，当Dante信号丢失时可自动静音3针凤凰端子输出 |
| 衰减范围 | 通过软件控制音量 (0 至 -60 dB, 1 dB 步进) |
| 输出阻抗 | 200 Ω 平衡式 |
| 最大输出电平 | +20 dBu 在 0 dB 衰减下 |
| Dante网络 | |
| 物理层协议 | 标准以太网 |
| 端口 | 单个RJ-45 |
| 线缆类型 | CAT-5e或以上 |
| 传输速度 | 100 Mbps |
| 支持采样率 | 44.1 kHz, 48 kHz |
| 最小Dante网络延迟 | 1 ms |
| 一般规格 | |
| 尺寸(HWD) | 4.2 x 3.5 x 2 in (106.68 x 88.9 x 50.8 mm) |
| 重量 | 0.27 kg |
| 认证 | FCC CFR 47 Parts 15B Class A , ICES-003, CE (EN55022) , RoHS, REACH |
| 环境 | |
| PoE | 802.3af PoE PD |
| 功率消耗 | < 5 W 最大 |
| 工作温度 | 0°C - 40°C |
产品参数如有变动，恕不另行通知
