NV-32-H（具有CORE功能）是Q-SYS生态系统固有的多用途，可软件配置的视频接口机，根据应用程序的需求提供两种不同的操作模式供您选择。

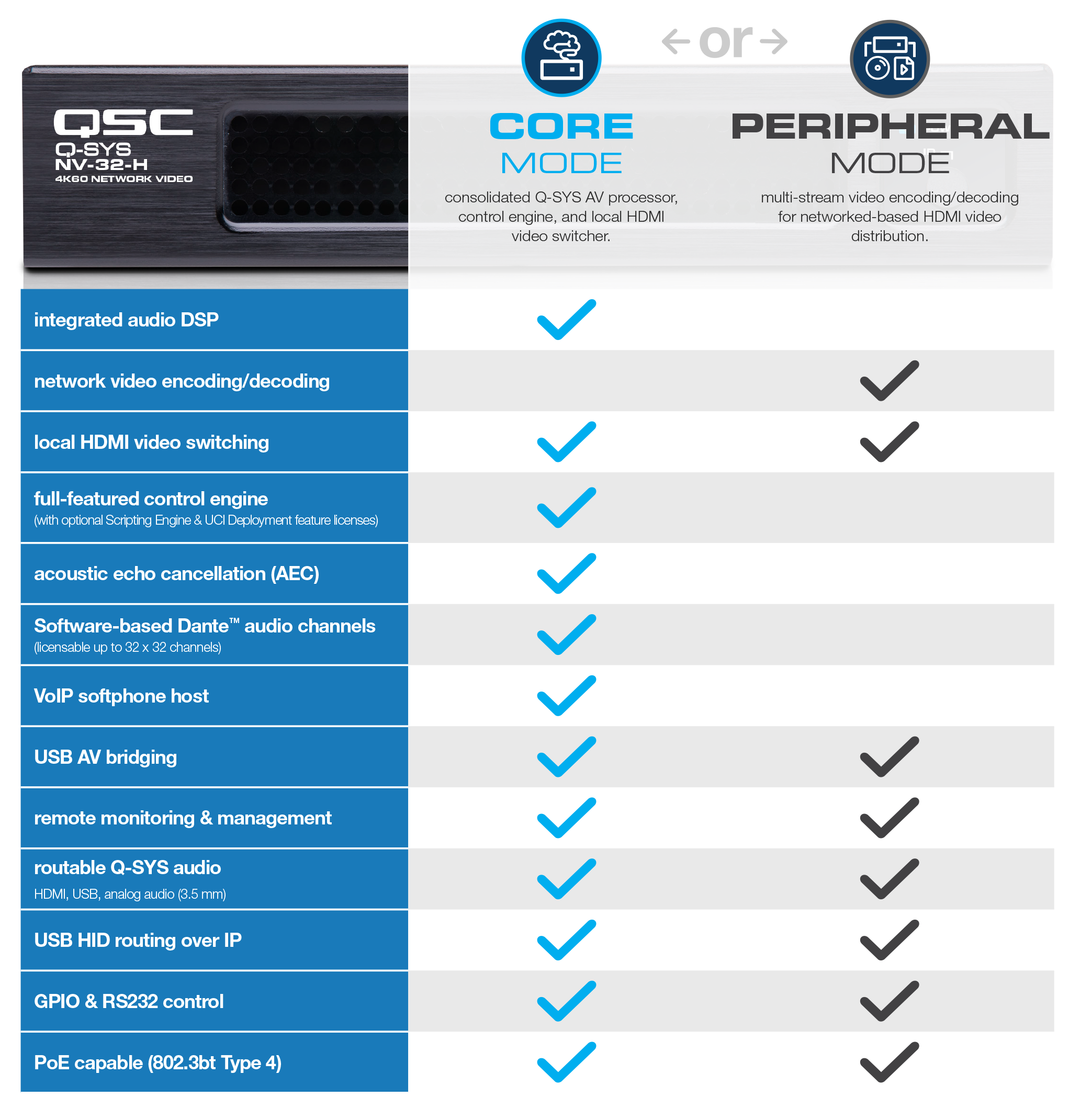

Core模式:

“CORE模式”将设备转变为具有本地HDMI切换功能的完全集成的Q-SYS处理器。

外设模式:

允许基于网络的HDMI视频分发进行多流视频编码或解码。

与所有Q-SYS设备一样，NV-32-H（具有CORE功能）提供本地集成和控制，简化了设置，配置和固件管理，同时消除了对高级编程知识的需求。

益处

Core 模式：

一体化Q-SYS处理器：

“核心模式”具有与Q-SYS核心产品组合相同的集成音频，视频和控制功能，且具有专门针对小型会议室或教室中的视频协作而调整的特定输入输出和处理功能。

板载HDMI切换：

3x2 HDMI输入输出使室内用户可以轻松共享笔记本电脑或其他视频源的演示或视频内容（在此模式下，视频编码/解码不可用）。 板载HDMI切换为3x1 @ 4K60或3x2 @ 1080p。

整合AV功能：

1 RU半机架单元整合了不同的AV功能，以节省物理空间并降低硬件和安装成本。

外设模式：

品质：

NV-32-H通过标准的千兆网络提供高质量、低延迟的视频流，分辨率为4K60 4：4：4。

网络优化压缩方案：

Q-SYS Shift™视频压缩编解码器可根据内容主动调整网络带宽资源，为普通会议内容节省了大量网络资源的同时，不影响传输全动态视频的品质。

单一设备解决方案：

NV-32-H可配置为编码器或解码器，从而简化了指令和流程规范，提升会议空间灵活性。

多路同步流媒体：

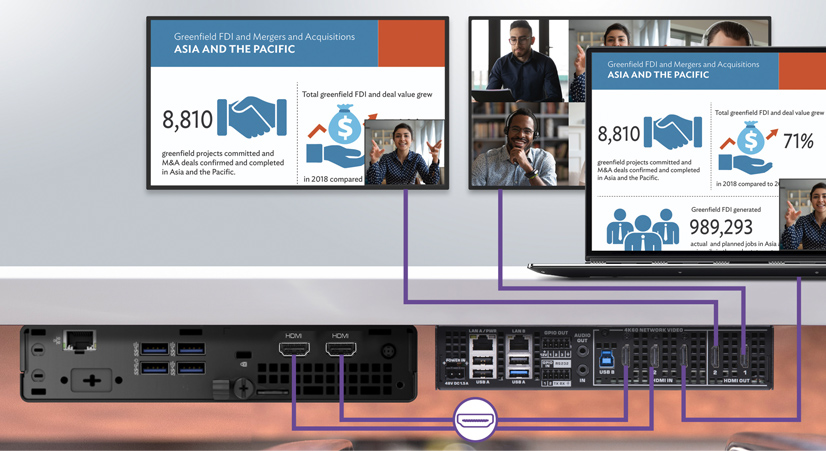

NV-32-H具有3路HDMI输入和2路HDMI输出，可通过单个设备实现新兴的会议室房间设计应用，例如带双屏幕的1080p60显示。 它还支持USB软件编解码器应用。

本地输出切换：

当设置为解码器时，NV-32-H除了显示来自网络流的内容外，还可以切换输出本地视频源。

测试网络：

NV-32-H具有网络测试功能，可在Q-SYS Designer软件中访问该功能，该功能使您可以在网络上发送完整的视频数据负载，以检查潜在的网络配置问题，而无需实际的视频source接口和(或)sink接口。

共同好处：

原生集成和控制：

基于Q-SYS软件的控制使您可以将原生Q-SYS设备（包括NV-32-H）添加到系统设计中，并通过简单的拖放组件将其路由到网络上的任何位置。这简化了设置，配置和固件管理，并且不需要其他硬件或高级编程知识。

Q-SYS Web会议集成：

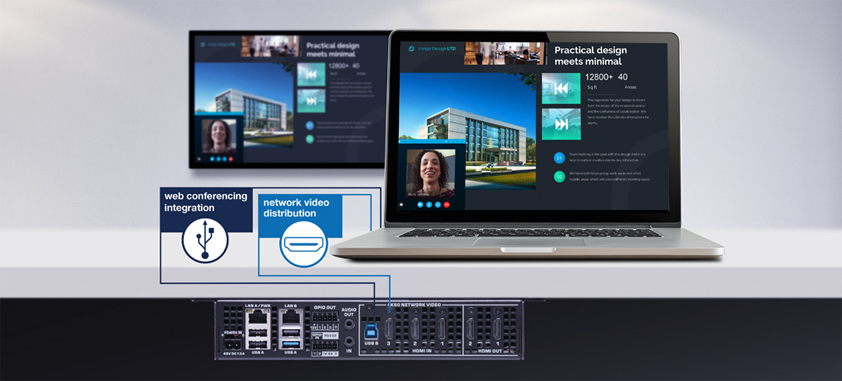

NV-32-H具有内置的Q-SYS网络会议集成连接功能，通过免驱动的USB端口与PC连接，实现对Q-SYS音频和会议摄像机源的即插即用访问。

Q-SYS音频集成：

NV-32-H可以解嵌HDMI视频源中的音频，并与视频流一起路由到网络上的任何其他节点，或使用解码器HDMI加嵌音频输出，或作为Q-LAN音频信号，寻呼到任何其他Q-SYS生态系统设备中。

基于IP的USB HID路由 ：

允许用户连接USB HID设备（键盘，鼠标或触摸屏）并通过网络路由信号，从而简化了安装过程，并通过将设备从房间中移出而降低了成本。

控制：

RS-232： 三针欧插端子连接，用于控制第三方设备（通过Q-SYS系统实现），用户可配置。

GPIO： 三个输入和两个输出用于控制，用于控制第三方设备（通过Q-SYS系统实现），用户可配置。

USB：

基于IP的USB HID路由 ： 允许用户连接USB HID设备（键盘，鼠标或触摸屏）。

桥接： NV-32-H可以用作Q-SYS Web会议解决方案的端点，类似于Q-SYS Core 110f处理器和Q-SYS I/O-USB Bridge。 此模式在核心模式和外围设备模式中均可用。 NV-32-H仿真一个网络摄像头视频驱动程序（用于来自Q-SYS PTZ-IP会议摄像机的视频流），AEC扬声电话音频驱动程序和通过单个无驱动程序USB连接的多通道声卡驱动程序。

音频：

网络音频： 32x32总网络通道数，包括Q-SYS本机音频通道或Dante通道（最多许可32x32）。

HDMI音频输入：每个HDMI输入最多可接收八个PCM音频通道，这些音频通道可在Q-SYS Designer软件中任意路由（音频解嵌）。

HDMI音频输出：每个HDMI输出能够输出多达八个PCM音频通道，每个HDMI输出都可作为SYS音频输出的目的地（音频加嵌输出），可支持全部Q-SYS音频功能，如寻呼， 音频播放等。

模拟音频输入：通过一个3.5mm TRS连接器，用于直接连接外部的麦克风或音频播放器，实现麦克风/线路音频输入，输入音频可在Q-SYS Designer软件中任意路由。

模拟音频输出：3.5mm TRS连接器，线路输出，可在Q-SYS Designer软件中路由，用于连接非QSC的网络功放，有源扬声器或录音机。

安全：

支持音频和视频信号从编码器到解码器的AES-128加密以及802.1x身份验证（Q-SYS Designer v8.4或更高版本中可用）。

内容保护：符合HDCP 2.2

Q-SYS Shift™ 自适应视频压缩编解码器：

模式: 组播或单播

带宽: 10 Mbps – 800 Mbps

网络流协议: RTP

倍线器：

每个HDMI输出都具有强大的，广泛兼容的4K60 4：4：4倍线器，可以适应最具挑战性的分辨率和帧速率转换。每个HDMI输出上的缩放器可以在三种模式下运行（可在Q-SYS Designer软件中配置）：

拉伸以适合

保持纵横比

1：1像素映射

连接器：

USB A型： 直接连接USB音频外围设备，如耳机，麦克风或扬声器，以与Q-SYS生态系统集成。连接键盘，鼠标或触摸屏，并通过Q-SYS网络路由信号。

USB B型： 与Q-SYS Web会议集成， 通过连接的PC，获取Q-SYS摄像机视频流和双向音频。用于网络会议应用，如Zoom，WebEx和Microsoft Teams，或用于记录，录音需求。将USB HID信号桥接到主机PC。

模拟音频输入：3.5 mm TRS连接，用于从麦克风或媒体播放器（如手机或平板电脑）输入PC级音频。

模拟音频输出：3.5 mm TRS连接，输出音频到外部扬声器或录音机。

LAN A：连接到Q-LAN（Q-SYS生态系统原生网络）; NV-32-H可通过802.3bt POE+ 供电器供电或POE网络交换机供电。

LAN B： 音频和控制流量的冗余连接（仅Core模式）。 可用于连接到备用网络以监视/管理流量。

电源输入：两针欧式端子连接，用于连接外部48 V DC，1.5 A电源（不包括在内）。

RS-232：三针欧式端子连接，用于Q-SYS控制第三方设备

GPIO ：欧式端子连接，用于Q-SYS控制第三方设备。

软件可配置的I/O架构（仅外设模式）

设置为编码器（Encoder）:

编码器: 可编码一路4K60 HDMI视频流，或者最大三路1080p HDMI 视频流，通过标准千兆网络进行分发。

本地监看: 使用其中的一个HDMI输出端口作为“本地监看”端口，可以以4K60格式显示任意三路本地HDMI输入源视频内容。

设置为解码器（Decoder）:

解码: 可解码输出一路4K60网路视频流，或者2路1080p60网路视频流（用于双屏房间）。

本地视频切换: 在网路视频流（单路4K60，或2路1080p60）和本地HDMI视频源之间切换输出。
