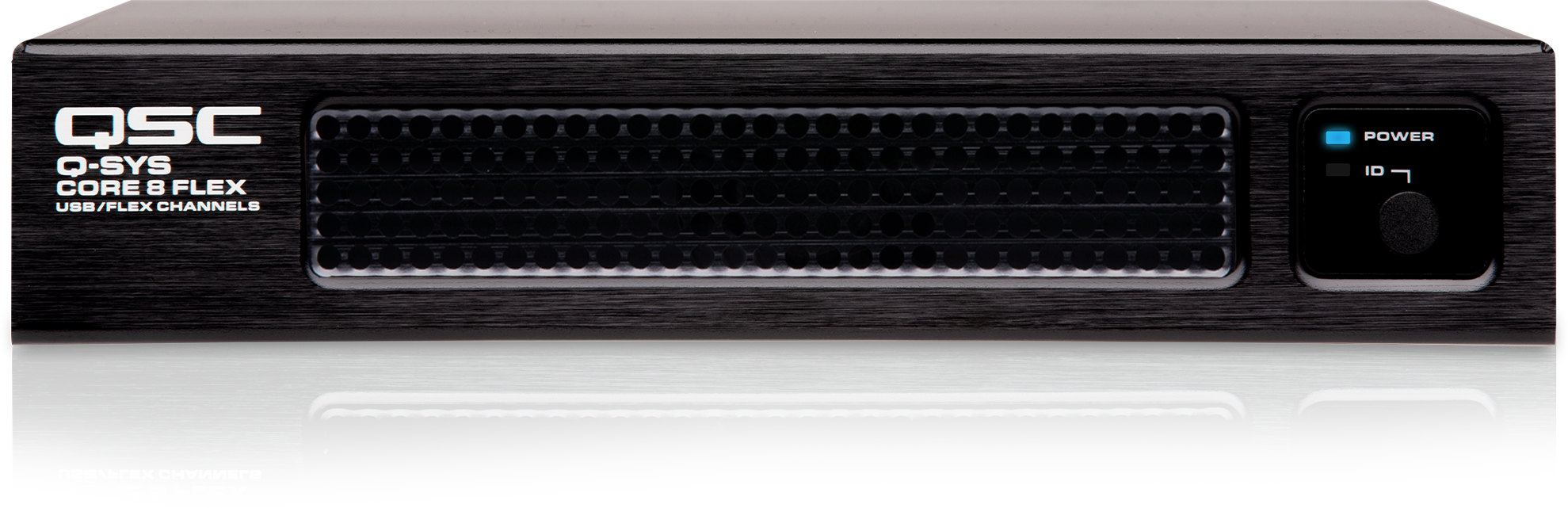

Q-SYS Core 8 Flex
网络+模拟I/O处理器,适合:需要内置I/O和独立运算能力的小型场所


适合:需要内置I/O和独立运算能力的小型场所



Q-SYS Core 8 Flex音频,视频和控制(AV&C)处理器。它是Q-SYS生态系统向如企业、高教、医疗等更多,更广泛小规模应用场景市场的延伸。Core 8 Flex是在与Q-SYS其他处理器完全相同的技术平台上打造而来,其中包含行业标杆Q-SYS Core 110f,而Core 8 Flex更针对于网络通道较少,以及对处理能力有明确需求的客户应用场景。

Core 8 Flex提供了内置模拟音频I/O,GPIO以及网络化音频,视频,以及控制处理,同时与所有Q-SYS Core处理器一样,Core 8 Flex也是在软件层面上来实现这些功能和应用,包括声学回声消除、广域寻呼、视频传输以及不需要专用控制处理器的全功能化控制引擎。



内置模拟I/O和网络I/O


提供了64x64网络音频I/O功能,Core 8 Flex还提供了8个自定义通道和8个GPIO接口来将模拟音频以及控制设备集成到Q-SYS生态系统中。


更小的尺寸,性能却不妥协


与其安装一个带有多余的模拟I/O的音频,视频和控制处理器来占用一个完整的机架空间,Core 8 Flex提供了更小,更紧凑的解决方案。然而性能却不打折扣,任然有着从寻呼和背景音乐传输到控制,自动化等各种功能全面集成和客制化的Q-SYS体验。(与其他更大型的处理器们完全一样的软件功能)。

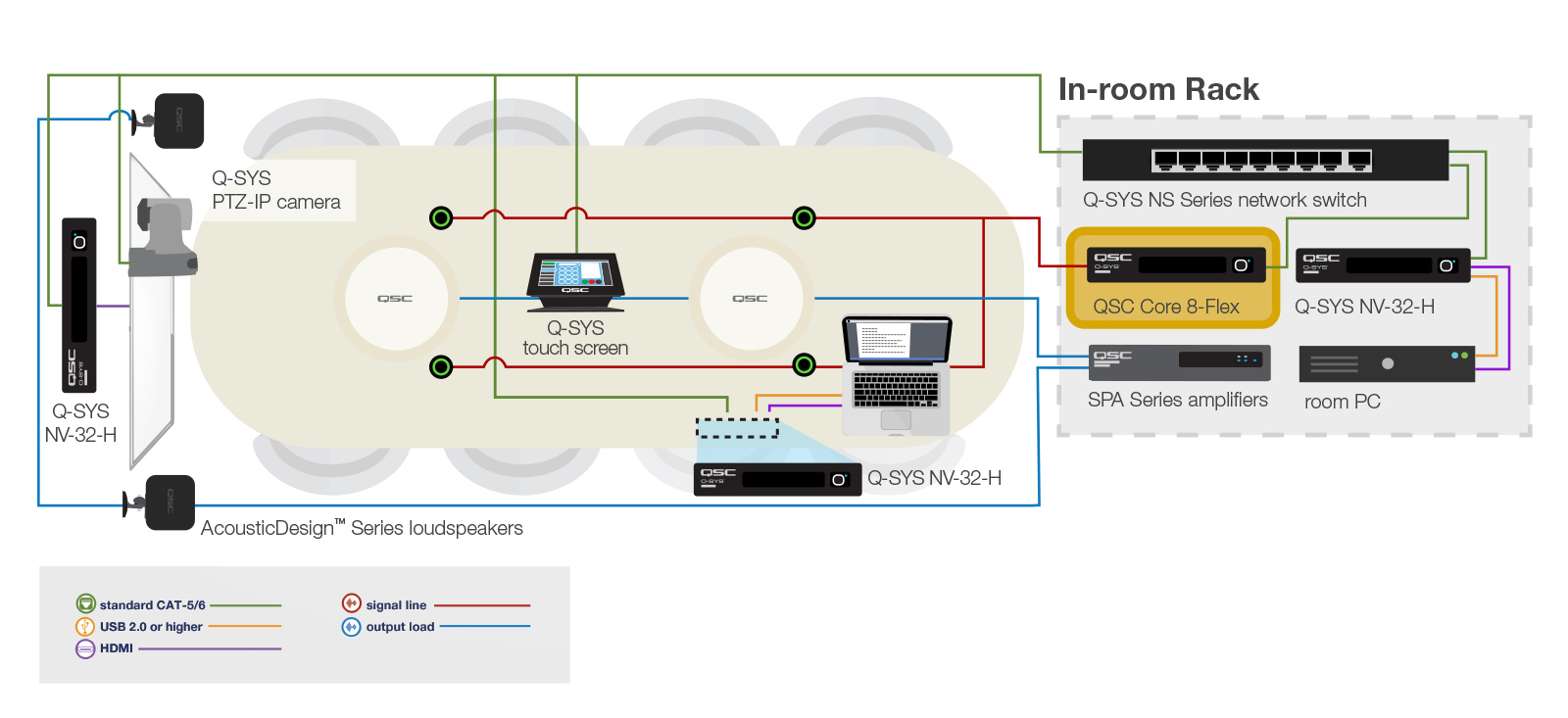

将会议空间最优化


Core 8 Flex可以用于多种安装场景的同时也为全空间的网络化会议集成提供了音频和视频基础,特别是对于大型的,有挑战性的空间环境。它带有可以对接所有主流网络会议软件的USB集成,8个声学回声消除通道,2个VoIP网络电话接口,对接现代化麦克风的软件化Dante,以及可以应用于第三方设备的全功能控制引擎。


通过Q-SYS生态系统来让系统简易化和更加量化


Q-SYS Core 8 Flex所在的是一个不断成长的生态系统,它将音频、视频和控制的处理建立在灵活的软件基础之上,以此来提供各类丰富多样的功能,而不是每个单一功能都依赖一个独立的硬件。

与所有Q-SYS Core处理器一样,Core 8 Flex也让集成商们无论在系统设计还是调试上都能够充分发挥Q-SYS软件带来的优势,同时得益于各类原生态的Q-SYS外设以及不需要移动设置文件系统便可以进行调整的特性,使得终端用户可以得到更全面和完整的用户体验。



产品特点

·   64 x 64网络音频通道(Q-LAN/AES67)

·   内置8个自定义通道和GPIO

·   8 x AEC(声学回声消除)处理器

·   最大支持32 x 32 Dante音频通道(自带8 x 8)

·   最多支持三个Q-SYS NM-T1桌面麦克风(最多六个,需Collaboration Bundle扩展许可)

·   USB音频视频桥(支持8 x 8音频+ Q-SYS摄像机)

·   外置USB音频设备接驳

·   支持2路VoIP电话

·   全功能Q-SYS控制引擎

·   双千兆以太网接口,可通过软件自定义结合VoIP,Q-LAN控制,Q-LAN音频或网络冗余功能

·   内置电源

·   1/2 U机架宽,包含固定安装硬件


技术参数
型号 Core 8 Flex
音频输入
幻象电源 +48 VDC, 每个输入最大10 mA
A/D - D/A 转换器 24 bit
采样率 48 kHz
输入频率响应
20 Hz to 20 kHz @ +24dBu +0.05 dB / -0.5 dB
输入THD+N @ 1kHz
@ +24 dBu 灵敏度 & +24 dBu 输入 < 0.1%
@ +24 dBu 灵敏度 & +10 dBu 输入 < 0.0015%
@ +10 dBu 灵敏度 & +8 dBu 输入 < 0.001%
@ -10 dBu 灵敏度 & -10.5 dBu 输入 < 0.001%
@ -39 dBu 灵敏度 & -39.5 dBu 输入 < 0.007%
输入到输入串扰 @ 1 kHz
@ +24 dBu 灵敏度 110 dB 典型, 90 dB 最大
@ +10 dBu 灵敏度 105 dB 典型, 90 dB 最大
@ -10 dBu 灵敏度 100 dB 典型, 90 dB 最大
@ -39 dBu 灵敏度 75 dB 典型
输入动态范围
@ +24 dBu 灵敏度 > 109.5 dB
@ +10 dBu 灵敏度 > 106.4 dB
@ -10 dBu 灵敏度 > 104.6 dB
输入共模噪声抑制
@ +24 dBu 灵敏度 < 51, 20 Hz - 3 kHz ,
< 43, 20 Hz - 10 kHz,
< 36, 20 Hz - 20 kHz
@ +10 dBu 灵敏度 < 57, 20 Hz - 3 kHz ,
< 47, 20 Hz - 10 kHz ,
< 41, 20 Hz - 20 kHz
@ -10 dBu 灵敏度 < 67, 20 Hz - 3 kHz,
< 58, 20 Hz - 10 kHz ,
< 53, 20 Hz - 20 kHz
@ -39 dBu 灵敏度 < 60, 20 Hz - 3 kHz,
< 54, 20 Hz - 10 kHz,
< 50, 20 Hz - 20 kHz
输入阻抗(平衡) 7.2k Ω 标称
输入灵敏度范围(1 dB 步进) -39 dBu 最小到 +24 dBu 最大
音频输出
输出频率响应
20 Hz to 20 kHz @ 所有设定 + 0.5 / -.3 dB
输出 THD 0.005%典型, +20 dBu 最大输出电平
EIN (不加权, 20 Hz to 20 kHz) < -121 dB
输出串扰@ 1 kHz > 100 dB 典型, 最大90 dB
输出动态范围 > 108 dB
输出阻抗(平衡) 332 Ω
通道容量
Q-LAN 通道数 64 x 64
Dante通道数 8 x 8 (自带),通过可选证书最大支持32x32
AEC 通道数 8
WAN/流媒体通道数 12 x 12
网络外设连接数 最大32
录音/回放 4路录音/16路回放(通过可选证书最大支持32 )
媒体驱动器容量 默认16GB,提供升级选项
USB输入和输出
USB B或C(音频)
比特深度 16 bit
通道数 8 x 8
采样频率 48 kHz
USB音频设备托管 通过USB A支持标准USB口头戴耳机,扬声器(支持只能接一个设备)
输入
采样率 48k 或 16k, 单声道
分辨率 8-bit, 16-bit, 24-bit, 32-bit, float
格式 小端格式,签名或未签名
输出
采样率 仅48k, 立体声
分辨率 8-bit, 16-bit, 24-bit, 32-bit, float
格式 小端格式,签名或未签名
物理参数
设备尺寸 (LWH) 286.5 x 220 x 43.7 mm
运输尺寸 (LWH) 381.0 x 336.6 x 79.5 mm
净重 / 运输重量 1.8 kg / 2.9 kg
环境与安全
耗电量 40 W 典型
BTU/热负荷 110 BTU /小时
运行环境温度 0 ~ 50℃
湿度 5 ~ 85%,无冷凝
产品参数如有变动,恕不另行通知
