X2 Modul 30
单层矩阵排列(30 个 2.5英寸锥形驱动全频单元)

HOLOPLOT X2 系列,旨在优化语音增强效果,同时支持多内容格式,以外观简约的理 念设计,更易与建筑融为一体。它非常适合用于礼拜场所、礼堂、企业活动以及作为火 车站和机场的公共广播和语音报警系统。

•    采用3D音频波束成形技术,提供最佳覆盖范围和语音 清晰度(STI),即使在最具挑战性的声学空间中也能表 现出色。

•    得益于模块化硬件和灵活的软件,使其可根据应用需 求进行扩展和配置。

•    紧凑、轻便,可提供定制颜色。

•    可以隐蔽地放置在声学透明屏幕或墙板后面 ——  HOLOPLOT 优化算法可以补偿由此产生的传输损失。

•    适用于长期在恶劣环境或户外使用。

•    支持Audio-over-IP(AES67、RAVENNA或Dante®)和 模拟音频输入。

•    可集成到语音报警和疏散系统中(DIN VDE 0833-4 /  DIN EN 50849 / VDE 0828-1),适用于火车站和机场 等安全关键应用的部署。

•    安装高效,单人即可轻松维护。

•    全效集成于HOLOPLOT软件和IoT生态系统中。


X2 Modul 30 (MD30)

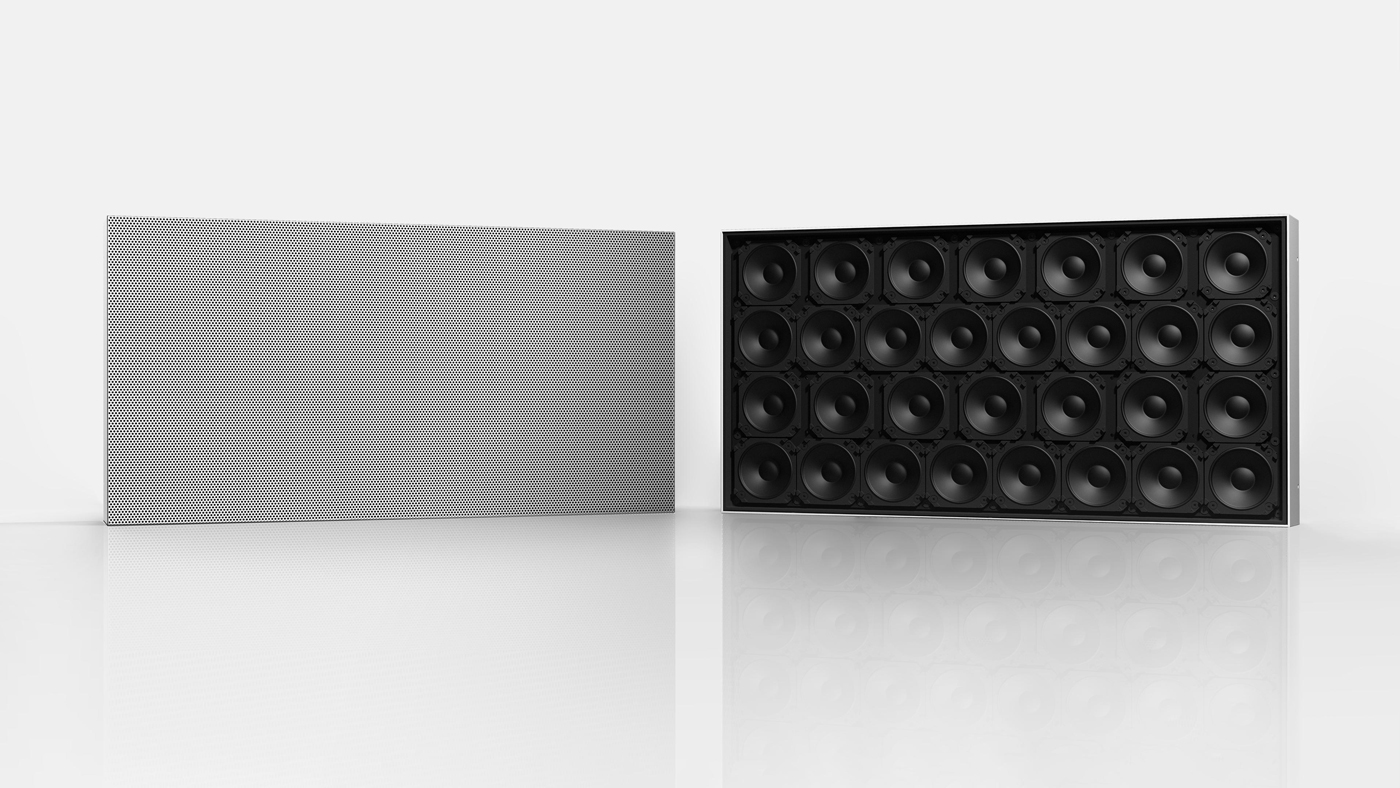

X2 Modul 30 是紧凑、轻便且多功能的扬声器模块,配备30个2.5英寸的全频锥形驱动 单元,采用矩阵排列方式,能够在三维空间内实现终极的声音控制。


•    每个驱动单元通过强大的板载DSP和集成电子组件进 行单独信号处理和放大。

•    支持多达12个同时运行的波束⸺每个波束拥有独立 的音频输入通道、均衡、音量、形状和位置。

•    可以水平和垂直排列,形成不同尺寸的HOLOPLOT矩 阵阵列。MD30可以以横向和纵向方式部署。

•    配备冗余的PoE++端口(802.3bt Type 4),通过一根 以太网线即可接收电源、音频和控制信号。

•    智能框架系统用于壁挂安装,集成了线缆导向系统, 确保安装过程和最终效果整洁高效。



产品特点
技术参数
型号 X2 Modul 30
配置 单层矩阵排列
全频驱动单元 30 个 2.5英寸锥形驱动单元
最大声压级 1
1 米处 130 dB
频率响应
标准 (max. SPL 1 : 130 dB) 140 - 18000 Hz (-3 dB) ;
110 - 20000 Hz (-10 dB)
低频延展模式 (max. SPL 1 : 125 dB) 100 - 18000 Hz (-3 dB) ;
80 - 20000 Hz (-10 dB)
波束成形能力2 : HOLOPLOT 3D 音频波束成形技术
3D声场/波束数量 单个X2 MD30阵列可以同时生成多达4个优化的3D音频波束成形声场,并可针对不同区域播放相同或不同的内容。
HOLOPLOT优化算法确保在区域内实现均匀的覆盖和频谱一致性,同时防止声音撞击周围建筑环境中的反射面,并减少声音泄漏到相邻区域。
X2 MD30阵列还可以同时生成多达8个参数化波束。波束的开启和转向角度在水平和垂直平面上均可由用户调整(以0.1°为单位)。
总计,每个X2矩阵阵列最多可同时产生12个波束,每个波束拥有独立的音频输入通道、均衡、音量、形状和位置。
功放
类型 数字功放
通道数 30 (每个驱动单元配置 1 个)
处理
类型 高性能现场可编程门阵列(FPGA)用于计算 HOLOPLOT 专有的数字信号处理算法,实现 3D 音频波束成形和波场合成。 双核 ARM® Cortex™-A9 处理器运行 HOLOPLOT OS,基于 Linux 的分布式音频操作系统。
DSP 通道 30 ( 每个扬声器单元由独立功放通道驱动)
保护电路 MD30配备与电源相关的保护电路,以防止对扬声器模块或电力分配系统造成损坏:
短路保护、过载保护、热保护(防止内部温度过高)
状态和错误指示 • 设备前部的LED指示灯用于状态指示(操作模式和错误状态)。 • 通过网络详细监控设备状态和组件健康状况。 • 通过HOLOPLOT连接服务进行远程监控。 • 基于导频音监控关键设备参数。
功耗(单只MD30)
待机 5W (绿色电源待机模式)
空闲 18 W
高性能 IEEE standard 802.3bt Type 4;
1x PoE++: 90 W ;
2x PoE++: 180 W
连接
用于音频/控制/电源的以太网连接 • 2x Cat 6A (RJ45) - primary & secondary 3;
• Power: PoE++ (802.3bt Type 4);
• Audio-over-IP: AES67, RAVENNA (optional: Dante®);
• Control: HOLOPLOT Control Network, OCA/AES70
模拟音频 • 2x 3-pin Phoenix Connector - input & through primary;
• 2x 3-pin Phoenix Connector - input & through secondary;
• Input impedance: >20 kOhm balanced differential
消防强切 2x 3-pin Phoenix Connector - input & through - dry contact offering both open or short to indicate fault/lack of power
物理特性
尺寸 (w x h x d) 601 mm x 310 mm x 140 mm / 23.7″ x 12.2″ x 5.5″
重量 模块: 15.6 kg ; 墙装框架及网罩: 7.3 kg
颜色 标配: 黑色 (RAL 9005) 或白色 (RAL 9003) ;
可选项: 定制颜色(RAL经典色、NCS色彩系统、潘通色卡)
安装方式 • 模块框架具有直接墙面安装的固定点。
• 模块框架可用于阵列安装,并包含阵列内的线缆管理系统。
其他 • 抗冲击和震动
环境条件
防护等级(运输/存储) n.a.
防护等级(运行环境) 高于IP55 (EN 60529)
环境温度(运输/存储) -40°C ~ +70 °C / -40 °F ~ +158 °F
环境温度(运行环境) -25 °C to +60 °C / -13 °C to +140 °F (无阳光直接照射)
湿度(运输/存储) 95% ~ +70° C
湿度(运行环境) 95% ~ +60° C (无冷凝)
产品参数如有变动,恕不另行通知
